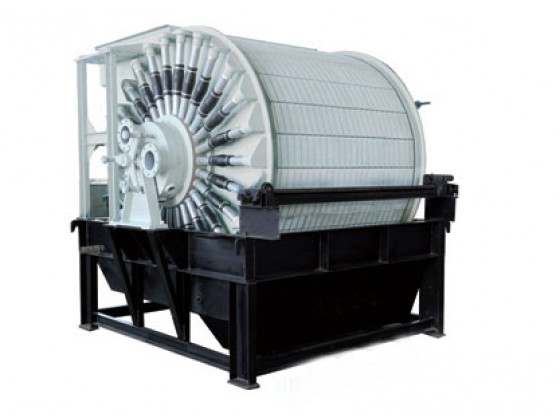

概述：该机为上部给料的筒型外滤式真空永磁过滤机，主要适用于对较粗颗粒强磁性物料的脱水。
筒体内部装有锶铁氧体永久磁系，可促使磁性颗粒迅速吸附到滤布表面，磁滤机主要用于粒度较粗的强磁性矿物精矿矿浆的脱水，由于是上部给料，使得滤饼中精矿按粒度分层的效果更加明显，当磁性精矿形成滤饼时，颗粒同时受到重力和磁力的作用，粗颗粒精矿比细颗粒精矿向滤布运动的快，精粒首先接触滤布，故滤饼的透气性好，而且矿浆中磁性颗粒在磁力吸引下呈放射状布于圆筒表面，并由于磁系极性变化而产生磁搅动作用，这都成为滤饼易脱水的有利条件，使得滤饼厚且透气性好，显著的提高了生产率，与同规格的筒形真空过滤机相比，其效率提高三倍以上。
该机矿浆中固相颗粒的比磁化系数不低于3000*10-6厘米/克，颗粒粒度为0.15-0.8毫米。给料浓度60%。

主要技术参数：

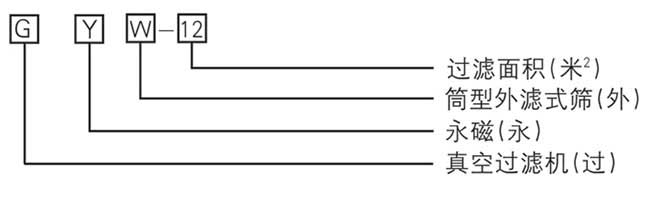

型号		GYW-3	GYW-5	GYW-8	GYW-12	GYW-20
过滤面积(m2)		3	5	8	12	20
筒体	直径(mm)	1600	2000	1600	2000	2250
	长度(mm)	700	900	1400	2000	2650
	转速(R/min)	0.5～2.0
需要真空度(KPa)		60～80
抽气量(m3/min.m2)		0.5～2.0
需要鼓风压力(KPa)		10～30
鼓风量(m3/min.m2)		0.1～0.5
筒体表面磁感应强度(mT)		82			87
给矿浓度(%)		≥60
最大生产力-200目占60%(t/h)		6～9	14～18	22～43	33～65	54～108
滤饼水分(%)		8～11		8～10
外形尺寸(mm)		1895*2506*287	2110*2755*2500	2610*2905*2500	3210*2905*2500	-
重量(t)		3.27	3.94	4.76	5.42	6.5
电机	型号	Y100L-61.5			Y112M-6	Y132M1-6
	功率(kw)	1.5			2.2	4
	转速(R/min)	940
